近年來，我國鋼鐵工業持續高速增長對鐵礦石的需求越來越大，隨著國際鐵礦石價格的不斷攀升，國內低品位的菱鐵礦石的利用越來越受到重視，加之我國鐵礦石儲量特點是貧礦多，富礦少，低品位熱液菱鐵礦儲量大且分布較為集中，適于開采，但是，開采出的熱液菱鐵礦品位低。
        以貴州省赫章縣熱液菱鐵礦焙燒為例，其儲量大，產品特殊，富含氧化鎂、鈣等 ，有害元素低等特點，具有很高的開采后焙燒的價值。

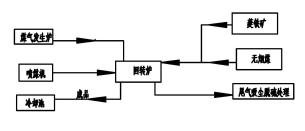

        一種菱鐵礦回轉窯還原焙燒的方法，其工藝如上圖，包括以下步驟：
        1、將熱液菱鐵礦破碎成粒徑小于或等于0.9mm、無煙煤破碎成粒徑小于或等于5mm，充分混合成混合原料粉；
        2、混合原料粉從回轉爐尾段進入回轉爐，由煤氣發生爐產生的燃燒煤氣從回轉爐前段進入回轉爐、噴煤機從回轉爐前段向回轉爐內噴煤粉對回轉爐內混合原料粉進行焙燒，焙燒溫度為650℃-1100℃，焙燒溫度時間為30分鐘，由回轉爐尾段的排氣道將尾氣排出回轉爐 ；
        3、經回轉爐煅燒后的鐵礦粉從回轉爐前段排出至冷卻池進行水淬，得成品鐵礦粉。
        與現有的相比，該保護菱鐵礦回轉窯還原焙燒的方法焙燒后的鐵礦粉品位穩定，降低環境污染，減少對進口礦石的依賴。
