排礦錐是球磨機中物料排出的較后通道，通過格子板的礦漿及物料由礦漿提升器提升后自流給入排礦錐，在排礦錐的作用下經球磨機的排礦端中空軸排出。因而，排礦錐是球磨機設備運行中磨損較強烈、也是較集中的區域。在大型的球磨機（Φ9.75m及以上）粉磨結構中，排礦錐已經是常規配置。

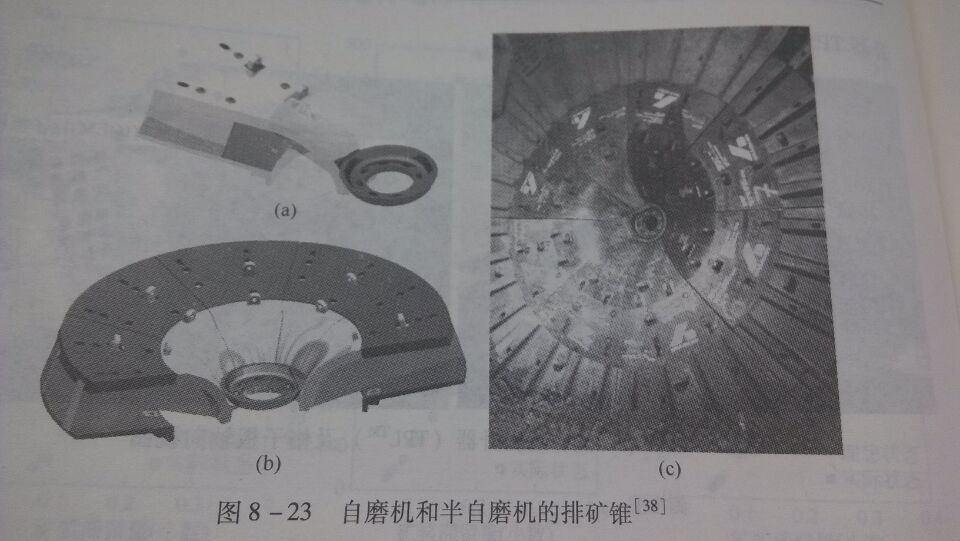

        排礦錐由于結構上、質量上、安裝過程等多方面的原因，通常分成多瓣，安裝好后即形成一個錐形，具體如圖8-23球磨機排礦錐所示：

        隨著球磨機設備規格的改變，排礦錐的結構及分瓣的數量要考慮到的重要因素就越來越多多，比如：①球磨機排礦端端蓋的鉆孔形式，其目的是便于安裝和固定；②襯板機械手的提升能力及安全負荷，其目的是為了確保安裝的安全進行；③給礦端耳軸孔徑的大小，其是為了方便于向球磨機體內運輸；④耐磨材料，需要考慮其耐磨特性、整套質量及整體使用壽命。
        根據經驗可知，球磨機內排礦錐的材料比較常用的是鉻鉬鋼或鋼骨架外包橡膠，而徑向上可根據磨機的規格大小適當的做成一體或是分為多段。
