在利用回轉窯進行錳浸出率分析的同時，國內對硫化鈷物料的硫酸化焙燒也進行了大量的研究工作，并進行了工業應用，技術較為成熟。硫化礦直接硫酸化焙燒溫度一般控制在500-700℃。根據物料性質的不同會稍有調整，其中所應用的設備以沸騰爐和回轉窯為主。

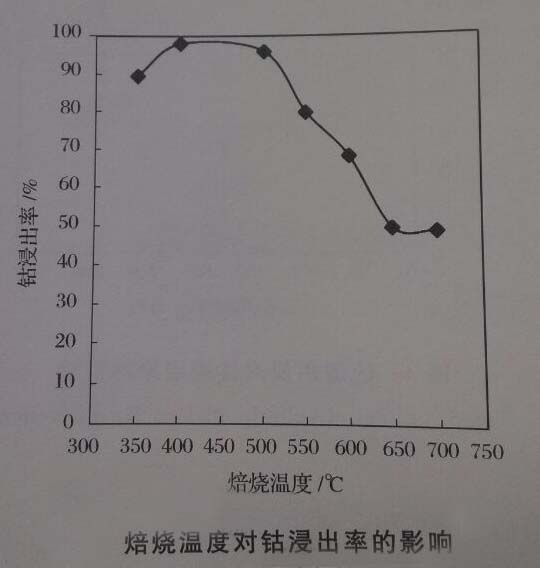

        在我們所進行的研究操作中，主要針對焙燒溫度和焙燒時間對鈷浸出率的影響進行了詳細考察，在反應時間2h條件下，回轉窯焙燒溫度對鈷浸出率的影響具體如圖：
        由圖可知，在焙燒溫度升高的同時，鈷的浸出率會先升高后降低，在400-500℃時鈷的浸出率可達到95%以上。主要是由于反應溫度過低，硫化鈷氧化不完全，從而影響了浸出率，然而因為反應溫度過高，又有部分鈷被氧化成四氧化三鈷等物料，較難進行浸出。從浸出渣化學物相分析結果來看，其結果同樣如此，在高溫條件下，浸出渣中四氧化三鈷中鈷比例占77%左右。
        由此可以判斷，在回轉窯中所進行的鈷浸出率研究還是比較可觀的，它可以令我們詳細的了解在何種溫度情況下，鈷的浸出率較高，何種溫度下鈷的浸出率較低，同時我們還可以根據此種規律來更好的操控回轉窯煅燒。
文章源自：http://www.dlx7.com/
