當球磨機開始磨碎時，其表面粗糙度模型會通過油膜厚度而進入到雷諾方程，即H=h+hs，然后對帶粗糙表面軸承的雷諾方程進行解答?？紤]到表面粗糙度對球磨機中油膜壓力的影響，取軸承表面輪廓算數的平均偏差值Ra=3.2μm，計算動靜壓油膜軸承在球磨機偏心率為0.5時的性能曲線，油膜厚度分布可參考具體的油膜厚度分布圖來詳細了解，
        從分析結果我們可知，Ra=3.2μm時，油膜厚度值要比表面粗糙度大出許多，因此，表面粗糙度對于球磨機油膜承載力的影響是比較小的。為了進一步探討表面粗糙度對磨機內油膜特性的影響，可以對大偏心率以及高表面粗糙度條件下的油膜性能進行分析。

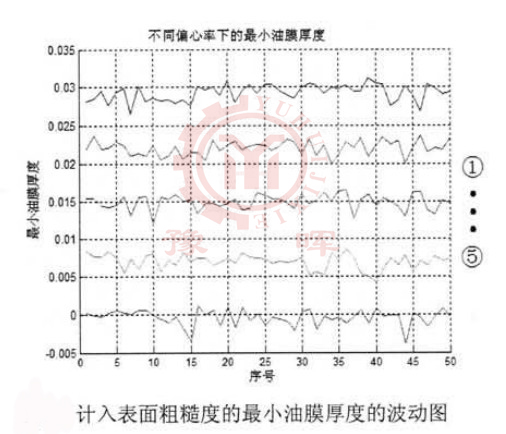

        圖中給出的Ra=8μm時，50組隨機粗糙表面下，不同偏心率的動靜壓軸較小油膜厚度，而圖中的不同曲線由上而下則是分別代表偏心率為0.5、0.6、0.7、0.8、0.9時，球磨機較小油膜厚度的波動圖。由此我們可以看出，表面粗糙度數值會對小油膜厚度值造成影響，令其產生小范圍的波動，而在小偏心率情況下，球磨機較小油膜厚度是比較大的，在小區間內浮動的較小油膜厚度對油膜性能的影響并不大，但在大偏心率情況下，較小油膜厚度本身就比較小，此時的較小油膜厚度即使波動范圍比較小，對球磨機內油膜軸承的穩定性也會有很大影響，比如偏心率為0.9時，本來就比較小的油膜厚度在浮動后就會變為負值，也就是在球磨機磨碎時，因為油膜的破裂而導致其軸頸和軸瓦直接接觸，液體潤滑的功效得不到發揮，從而宣告潤滑作用的失敗。
        （文章源于河南豫暉球磨機、回轉窯指定網站：http://www.dlx7.com/，轉載注明出處）
        推薦您繼續閱讀球磨機油膜厚度受粗糙度影響的相關文章：豫暉介紹油膜破裂在球磨機運轉中的具體情況
