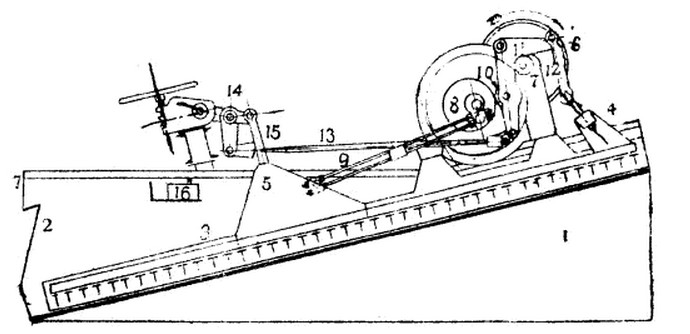

應用于球磨機磨碎物料的德爾式分級機，其主要構造為：

        其由一底面傾斜的鐵制四角槽構成，在下部起到阻隔的作用。沿著鐵槽的底部，做機械式往復運動的搔扒其兩端是由兩個吊結器來支撐的。搔扒則由多數的固定搔板所構成，保持著和槽底平行，皮帶輪則在球磨機原動機的作用下回轉，于是偏輪8也由于安在軸7上的齒輪作用而進行回轉，安裝在偏輪上的連桿9，則會隨著輪一起回轉，把水平往復運動傳于搔扒的吊結器，同時接觸于偏輪而回轉的偏輪輥軸10，受偏輪凸出部分的推動作用前后運動，再依腕桿11，經過吊結器12，令搔扒做上下運動，并且由于這種運動，在腕桿12下部安裝著連桿13，也作往復運動，又經過腕桿14，而令吊結器15上下移動。
        如果把以上的運動結合在一起，結果搔扒就會做橢圓形的運動?，F在假如在球磨機磨碎操作時，從鐵槽下邊的給礦口填入礦泥情況下，那么粗粒就沉淀在鐵槽下底，微粒子便隨水而溢流出來。沉淀的粗粒則會被搔扒搔起運動。因此此種分級機主要與球磨機內的球形磨礦機并用，用于分級粉碎物，此種操作可獲得48-100左右網目的溢流產物。
