回轉窯電力裝備之配電系統開始啟動是如何操作完成的？
        集中控制的回轉窯，為了試車和檢修的需要，必須設置機旁控制。窯系統的電源，一般由總降壓變電所引來雙回路6kv電纜線路供電，經過二次降壓，再配電至各低壓用電設備；高壓電動機通常由總降壓變電所直接供電，車間只有操作、控制設備。
        以回轉窯為核心的燒成車間的設備較多，窯型不同也就互有差異，因輔助設備的控制方式大同小異，故不分別介紹；作為主機的回轉窯的傳動基本上是相同的（差異不大）。下面以濕法窯為例介紹主機（窯中）的啟動配電系統電路。

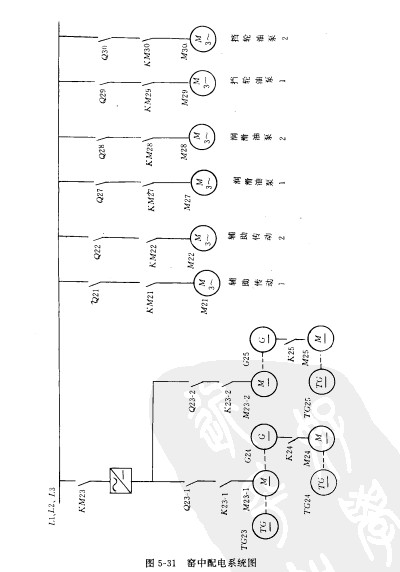

        下圖為窯中系統的配電情況?；剞D窯由兩臺直流電動機M23-1、M23-2拖動，M23-1同軸的測速發電機TG23一方面測量窯的轉速，另一方面作為窯速控制的速度負面反饋信號。電動機M23-1又拖動直流發電機G24、G24供電給窯尾喂料電動機M24的電壓與窯速成正比，M24的轉速又與G24的電壓成正比，這樣就保證了窯尾喂料量與窯速協調一致變動。TG24是測量窯尾喂料機轉速的。同理，窯中喂料（由G25供電給M25）也和窯速協調變化。


        輔助傳動電動機M21、M22作檢修和停窯時慢速轉動窯的筒體用；潤滑油泵電動機M27、M28是回轉窯減速機潤滑油泵電機，生產時一臺運行，另一臺備用；液壓擋輪高壓油泵電動機M29、M30為防止大窯筒體下滑之用，當筒體下滑到一定距離時，行程開關（SL5）動作、啟動油泵，擋輪將窯體上推，復位后行程開關SL6動作，將油泵停止運行。行程開關SL3、SL4為SL5和SL6失去作用時停止大窯轉動用，SL4和SL3分別為筒體上、下距離達到限時動作，并斷開電動機電路。
