在煅燒回轉窯設備中，轉窯襯層應滿足以下要求：應按耐溫、隔熱等要求，正確選用襯層材料。采用的襯層材料有高鋁磚、耐火粘土磚、耐火澆注料、隔熱輕質磚等。在對回轉窯襯層進行設計時應考慮襯層結構合理，轉筒運轉工作時不得使襯層產生局部脫落或掉磚現象。襯層結構與施工除滿足本規定要求外，還應滿足工業爐砌筑工程的實施以及驗收標準。

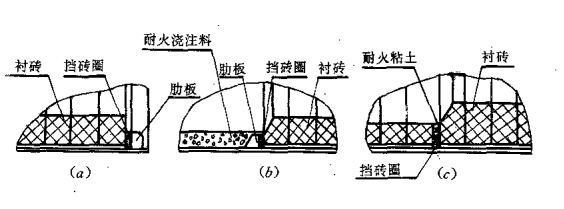

        在回轉窯口處及不同襯層厚度交界面處應設置擋磚圈，其結構如圖：

檔磚圈與筒體焊接，厚度取筒體壁厚，其高度也是有一定的要求的。窯頭或是窯尾的擋磚圈其高度要低于襯層高度（如圖a）。耐火磚與耐火澆注料之間的擋磚圈，其高度低于耐火澆注襯層高度，擋磚圈和肋板均被澆注料覆蓋（如圖b）?；剞D窯內磚與磚之間的擋磚圈其高度不大于較薄襯層高度的2-3倍（如圖c）。其中擋料圈是用來防止物料倒流的，其高度按轉窯填充系數及物料性質而定。填充系數較大，物料為粉料、球狀料，其擋料圈的高度應適當增加，擋料圈的高度取80毫米-150毫米較為合適。要特別注意的是設計擋料圈時，不得影響回轉窯內加料管的加料。
